Battery revolution to evolution
1
2019
... 锂离子电池(LIB)在便携式电子产品以及交通运输领域给人们带来了极大的便利.随着2019年诺贝尔化学奖的颁布,锂离子电池对世界的变革性影响拉开了帷幕[1 -4 ] .近年来,国内新能源汽车也进入了超高速发展时期.根据中商产业研究院发布的《2024—2029年中国锂电池行业市场前景预测及未来发展趋势研究报告》,预计2024年全球储能电池出货量将达295 GWh[5 -6 ] ;就储能电池专利申请数量而言,中国占全球总量的67.56%.随着新能源汽车和储能行业的快速发展,硅基负极材料的市场需求将呈现爆发式增长.预计到2030年,全球硅碳负极材料的需求量将达到8万吨以上,对应的市场规模将突破百亿元.这一发展趋势不仅体现了硅基负极材料在提升电池能量密度方面的独特价值,也反映了其在推动全球能源转型中的战略地位. ...
Nanostructured high-energy cathode materials for advanced lithium batteries
0
2012
Advancements and challenges in Si-based solid-state batteries: from anode design to manufacturing processes
0
2025
Engineering Si-based anode materials with homogeneous distribution of SiO x and carbon for lithium-ion batteries
3
2022
... 锂离子电池(LIB)在便携式电子产品以及交通运输领域给人们带来了极大的便利.随着2019年诺贝尔化学奖的颁布,锂离子电池对世界的变革性影响拉开了帷幕[1 -4 ] .近年来,国内新能源汽车也进入了超高速发展时期.根据中商产业研究院发布的《2024—2029年中国锂电池行业市场前景预测及未来发展趋势研究报告》,预计2024年全球储能电池出货量将达295 GWh[5 -6 ] ;就储能电池专利申请数量而言,中国占全球总量的67.56%.随着新能源汽车和储能行业的快速发展,硅基负极材料的市场需求将呈现爆发式增长.预计到2030年,全球硅碳负极材料的需求量将达到8万吨以上,对应的市场规模将突破百亿元.这一发展趋势不仅体现了硅基负极材料在提升电池能量密度方面的独特价值,也反映了其在推动全球能源转型中的战略地位. ...
... 各类负极材料的理论质量比容量和理论体积比容量[4 ,17 -19 ] ...
... Theoretical specific capacity and volumetric specific capacity of various anode materials[4 ,17 -19 ] ...
2023年中国电化学储能行业市场前景及投资研究报告
1
... 锂离子电池(LIB)在便携式电子产品以及交通运输领域给人们带来了极大的便利.随着2019年诺贝尔化学奖的颁布,锂离子电池对世界的变革性影响拉开了帷幕[1 -4 ] .近年来,国内新能源汽车也进入了超高速发展时期.根据中商产业研究院发布的《2024—2029年中国锂电池行业市场前景预测及未来发展趋势研究报告》,预计2024年全球储能电池出货量将达295 GWh[5 -6 ] ;就储能电池专利申请数量而言,中国占全球总量的67.56%.随着新能源汽车和储能行业的快速发展,硅基负极材料的市场需求将呈现爆发式增长.预计到2030年,全球硅碳负极材料的需求量将达到8万吨以上,对应的市场规模将突破百亿元.这一发展趋势不仅体现了硅基负极材料在提升电池能量密度方面的独特价值,也反映了其在推动全球能源转型中的战略地位. ...
Market prospect and investment research report of electrochemical energy storage industry in China in 2023
1
2024
... 锂离子电池(LIB)在便携式电子产品以及交通运输领域给人们带来了极大的便利.随着2019年诺贝尔化学奖的颁布,锂离子电池对世界的变革性影响拉开了帷幕[1 -4 ] .近年来,国内新能源汽车也进入了超高速发展时期.根据中商产业研究院发布的《2024—2029年中国锂电池行业市场前景预测及未来发展趋势研究报告》,预计2024年全球储能电池出货量将达295 GWh[5 -6 ] ;就储能电池专利申请数量而言,中国占全球总量的67.56%.随着新能源汽车和储能行业的快速发展,硅基负极材料的市场需求将呈现爆发式增长.预计到2030年,全球硅碳负极材料的需求量将达到8万吨以上,对应的市场规模将突破百亿元.这一发展趋势不仅体现了硅基负极材料在提升电池能量密度方面的独特价值,也反映了其在推动全球能源转型中的战略地位. ...
2024年中国储能电池行业市场前景预测
1
2023
... 锂离子电池(LIB)在便携式电子产品以及交通运输领域给人们带来了极大的便利.随着2019年诺贝尔化学奖的颁布,锂离子电池对世界的变革性影响拉开了帷幕[1 -4 ] .近年来,国内新能源汽车也进入了超高速发展时期.根据中商产业研究院发布的《2024—2029年中国锂电池行业市场前景预测及未来发展趋势研究报告》,预计2024年全球储能电池出货量将达295 GWh[5 -6 ] ;就储能电池专利申请数量而言,中国占全球总量的67.56%.随着新能源汽车和储能行业的快速发展,硅基负极材料的市场需求将呈现爆发式增长.预计到2030年,全球硅碳负极材料的需求量将达到8万吨以上,对应的市场规模将突破百亿元.这一发展趋势不仅体现了硅基负极材料在提升电池能量密度方面的独特价值,也反映了其在推动全球能源转型中的战略地位. ...
Market prospect forecast of China energy storage battery industry in 2024
1
2023
... 锂离子电池(LIB)在便携式电子产品以及交通运输领域给人们带来了极大的便利.随着2019年诺贝尔化学奖的颁布,锂离子电池对世界的变革性影响拉开了帷幕[1 -4 ] .近年来,国内新能源汽车也进入了超高速发展时期.根据中商产业研究院发布的《2024—2029年中国锂电池行业市场前景预测及未来发展趋势研究报告》,预计2024年全球储能电池出货量将达295 GWh[5 -6 ] ;就储能电池专利申请数量而言,中国占全球总量的67.56%.随着新能源汽车和储能行业的快速发展,硅基负极材料的市场需求将呈现爆发式增长.预计到2030年,全球硅碳负极材料的需求量将达到8万吨以上,对应的市场规模将突破百亿元.这一发展趋势不仅体现了硅基负极材料在提升电池能量密度方面的独特价值,也反映了其在推动全球能源转型中的战略地位. ...
Challenges for rechargeable batteries
1
2011
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
Designing nanostructured Si anodes for high energy lithium ion batteries
3
2012
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
... 电极在充放电过程失效的原因
[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.
图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化
[32 ] [
图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li
+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降
[15 ,33 ] [
图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效
[34 ] [
图1 (c)].

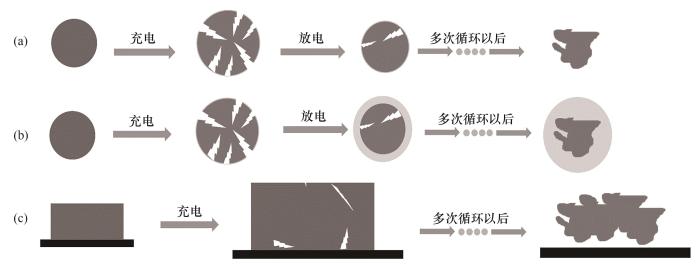

图1 (a)电极材料膨胀导致粉化;(b) SEI膜不断产生与破碎;(c)多次循环后材料与集流体丧失电接触[8 ] (a) Expansion of the electrode material leading to pulverisation; (b) Continuous generation and fragmentation of the SEI film; (c) Loss of electrical contact between the material and the collector after multiple cycles[8 ] Fig.1 ![]()
1.3 硅基负极面临的挑战 硅基负极的实际应用受制于其循环过程中的本征体积效应与界面电化学稳定性双重挑战.通过构筑梯度复合结构实现机械应力细化分配,结合自修复界面设计与原位导电网络构建的协同作用机制,是突破现有循环稳定性与动力学瓶颈的有效方法. ...
... [
8 ]
Fig.1 ![]()
1.3 硅基负极面临的挑战 硅基负极的实际应用受制于其循环过程中的本征体积效应与界面电化学稳定性双重挑战.通过构筑梯度复合结构实现机械应力细化分配,结合自修复界面设计与原位导电网络构建的协同作用机制,是突破现有循环稳定性与动力学瓶颈的有效方法. ...
Calendar aging of silicon-containing batteries
3
2021
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
... [9 ,14 -16 ]. ...
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
Nanosilicon electrodes for lithium-ion batteries: interfacial mechanisms studied by hard and soft X-ray photoelectron spectroscopy
2
2012
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Chamber-confined silicon-carbon nanofiber composites for prolonged cycling life of Li-ion batteries
0
2014
Chemo-mechanical failure mechanisms of the silicon anode in solid-state batteries
0
2024
High-energy lithium metal pouch cells with limited anode swelling and long stable cycles
1
2019
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
锂离子电池硅基负极界面反应的研究进展
1
2019
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
Research progress on interface reaction of silicon-based anode for lithium-ion battery
1
2019
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
Kinetics of initial lithiation of crystalline silicon electrodes of lithium-ion batteries
1
2012
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
Colossal reversible volume changes in lithium alloys
1
2001
... 新能源汽车的快速发展对电池的性能以及容量要求量越来越高.如表1 所示,传统石墨烯负极的比容量仅有372 mAh/g[7 ] ;相比之下,硅负极理论质量比容量以及理论体积比容量分别高达4200 mAh/g和9786 mAh/cm3 ,且硅负极具有-3.04 V的超负电势,另外硅的自然储量高、价格低,被认为是最具有发展前景的负极材料之一[8 -9 ] .然而,由于硅基负极的储锂机制为合金化反应,在锂化过程中硅材料会发生显著的体积膨胀(可达300%).在放电过程中,这种反复的体积变化会导致电极材料的结构崩溃、固体电解质界面(solid electrolyte interphase,SEI)不断生成和破裂,造成活性Li+ 的不可逆损耗和容量的快速衰减[10 -13 ] .这些问题导致硅基LIBs的首次库仑效率和循环寿命下降,目前尚未出现性能特别优异的商业化硅基负极电池[9 ,14 -16 ] . ...
Dynamics of lithium insertion in electrochromic titanium dioxide nanocrystal ensembles
2
2021
... 各类负极材料的理论质量比容量和理论体积比容量[4 ,17 -19 ] ...
... Theoretical specific capacity and volumetric specific capacity of various anode materials[4 ,17 -19 ] ...
Sn-alloy foil electrode with mechanical prelithiation: full-cell performance up to 200 cycles
0
2019
H2 O-boosted Mg-proton collaborated energy storage for rechargeable Mg-metal batteries
2
2022
... 各类负极材料的理论质量比容量和理论体积比容量[4 ,17 -19 ] ...
... Theoretical specific capacity and volumetric specific capacity of various anode materials[4 ,17 -19 ] ...
A stable lithiated silicon-chalcogen battery via synergetic chemical coupling between silicon and selenium
1
2017
... 近年来,研究人员通过多种方法对硅负极材料进行了改性[20 -22 ] ,旨在提高其电化学性能[23 -24 ] .例如,将硅制备成纳米结构,如硅纳米线、硅纳米管、硅纳米片等,以改善其体积膨胀问题.同时,对硅进行碳包覆,如硅碳复合材料,以改善其导电性.此外,引入金属或金属氧化物[25 -26 ] ,如硅铜复合材料、硅镍复合材料等,也是改性硅负极的有效途径. ...
Supremely elastic gel polymer electrolyte enables a reliable electrode structure for silicon-based anodes
0
2019
Energy storage: the future enabled by nanomaterials
2
2019
... 近年来,研究人员通过多种方法对硅负极材料进行了改性[20 -22 ] ,旨在提高其电化学性能[23 -24 ] .例如,将硅制备成纳米结构,如硅纳米线、硅纳米管、硅纳米片等,以改善其体积膨胀问题.同时,对硅进行碳包覆,如硅碳复合材料,以改善其导电性.此外,引入金属或金属氧化物[25 -26 ] ,如硅铜复合材料、硅镍复合材料等,也是改性硅负极的有效途径. ...
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
A review of recent developments in Si/C composite materials for Li-ion batteries
1
2021
... 近年来,研究人员通过多种方法对硅负极材料进行了改性[20 -22 ] ,旨在提高其电化学性能[23 -24 ] .例如,将硅制备成纳米结构,如硅纳米线、硅纳米管、硅纳米片等,以改善其体积膨胀问题.同时,对硅进行碳包覆,如硅碳复合材料,以改善其导电性.此外,引入金属或金属氧化物[25 -26 ] ,如硅铜复合材料、硅镍复合材料等,也是改性硅负极的有效途径. ...
High-performance lithium battery anodes using silicon nanowires
1
2008
... 近年来,研究人员通过多种方法对硅负极材料进行了改性[20 -22 ] ,旨在提高其电化学性能[23 -24 ] .例如,将硅制备成纳米结构,如硅纳米线、硅纳米管、硅纳米片等,以改善其体积膨胀问题.同时,对硅进行碳包覆,如硅碳复合材料,以改善其导电性.此外,引入金属或金属氧化物[25 -26 ] ,如硅铜复合材料、硅镍复合材料等,也是改性硅负极的有效途径. ...
Amorphous TiO2 shells: a vital elastic buffering layer on silicon nanoparticles for high-performance and safe lithium storage
1
2017
... 近年来,研究人员通过多种方法对硅负极材料进行了改性[20 -22 ] ,旨在提高其电化学性能[23 -24 ] .例如,将硅制备成纳米结构,如硅纳米线、硅纳米管、硅纳米片等,以改善其体积膨胀问题.同时,对硅进行碳包覆,如硅碳复合材料,以改善其导电性.此外,引入金属或金属氧化物[25 -26 ] ,如硅铜复合材料、硅镍复合材料等,也是改性硅负极的有效途径. ...
Ultrafine nickel-nanoparticle-enabled SiO2 hierarchical hollow spheres for high-performance lithium storage
2
2018
... 近年来,研究人员通过多种方法对硅负极材料进行了改性[20 -22 ] ,旨在提高其电化学性能[23 -24 ] .例如,将硅制备成纳米结构,如硅纳米线、硅纳米管、硅纳米片等,以改善其体积膨胀问题.同时,对硅进行碳包覆,如硅碳复合材料,以改善其导电性.此外,引入金属或金属氧化物[25 -26 ] ,如硅铜复合材料、硅镍复合材料等,也是改性硅负极的有效途径. ...
... Ni原子(原子半径0.124 nm)与Si原子(0.117 nm)的晶格适配度较高,掺杂后形成置换固溶体结构.这种晶格畸变[晶格常数变化约0.02 Å[74 ] (1 Å=0.1 nm)]可诱导位错滑移机制,使体积膨胀产生的内应力降低至初始值的12%以下.同时,Ni-Si金属间化合物的形成(如NiSi₂相)构建了三维应力缓冲网络,使循环过程中残余应力可稳定在0.15 GPa以内.Tang等[26 ] 设计了一种Ni纳米颗粒功能化的SiO2 片.掺杂前,在100 mAh/g电流密度下50次循环后可逆容量仅为240 mAh/g,而经过Ni元素掺杂以后,相同电流密度以及相同的循环次数后可逆容量可达670 mAh/g,如图4 (b)所示,Ni元素掺杂明显提升了硅材料负极的比容量,且能有效维持循环稳定性.陈懋松等[74 ] 在介观尺度研究中,以Ni纳米团簇(2~5 nm)作为异质成核位点,引导硅颗粒形成多级孔隙结构(孔径分布2~50 nm),比表面积优化至8~15 m²/g.在宏观层面,Ni掺杂协同碳包覆技术形成梯度模量界面(外层碳层模量约50 GPa,中间Ni-Si过渡层约80 GPa),实现应力梯级耗散,使循环膨胀率稳定在120%以下. ...
Lithium insertion/extraction mechanism in alloy anodes for lithium-ion batteries
1
2011
... 在锂离子电池的锂化去锂化过程中,硅材料经历了一系列复杂的相变[27 -29 ] .初始状态下,晶态硅(Si)与锂离子(Li+ )和电子(e- )发生反应,形成非晶态锂硅合金(Li x Si).这一过程显著提升了电池的比容量.随后,当继续锂化时,剩余的晶态硅与更多的锂离子和电子反应,生成晶态锂硅合金(Li15 Si4 ).最终,在去锂化过程中,晶态的Li15 Si4 会部分转化为非晶态硅,同时释放出锂离子和电子,并可能留下部分残留的Li15 Si14 .这些相变过程影响着电池的循环稳定性和容量保持率,是硅基锂离子电池研究中的重要考量因素. ...
Electrochemically-driven solid-state amorphization in lithium-silicon alloys and implications for lithium storage
0
2003
Single-electrode Peltier heats of Li-Si alloy electrodes in LiCl-KCl eutectic melt
1
1998
... 在锂离子电池的锂化去锂化过程中,硅材料经历了一系列复杂的相变[27 -29 ] .初始状态下,晶态硅(Si)与锂离子(Li+ )和电子(e- )发生反应,形成非晶态锂硅合金(Li x Si).这一过程显著提升了电池的比容量.随后,当继续锂化时,剩余的晶态硅与更多的锂离子和电子反应,生成晶态锂硅合金(Li15 Si4 ).最终,在去锂化过程中,晶态的Li15 Si4 会部分转化为非晶态硅,同时释放出锂离子和电子,并可能留下部分残留的Li15 Si14 .这些相变过程影响着电池的循环稳定性和容量保持率,是硅基锂离子电池研究中的重要考量因素. ...
锂离子电池硅负极的失效和调控方法的研究进展
1
2020
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
Research progress on failure and control methods of silicon anode for lithium ion battery
1
2020
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
A non-academic perspective on the future of lithium-based batteries
1
2023
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
Design of complex nanomaterials for energy storage: past success and future opportunity
1
2017
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
Aligned carbon nanotube-silicon sheets: a novel nano-architecture for flexible lithium ion battery electrodes
1
2013
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
Silicon-multi-walled carbon nanotubes-carbon microspherical composite as high-performance anode for lithium-ion batteries
1
2017
... 电极在充放电过程失效的原因[9 ,30 -31 ] 有电极粉化、导电性能逐渐变差、SEI膜的不断产生与破碎导致锂离子损失.图1 列举了三种常见的失效机理.电极充电以后,电极材料发生膨胀,放电以后又会恢复,经过多次循环以后,电极材料彻底粉化[32 ] [图1 (a)].电极经过少次充放电以后,材料的表面会形成一层薄的SEI膜,继续充放电循环,电极材料不断破碎重生,SEI膜逐渐增厚,在这个过程中不仅消耗大量的Li+ ,而且产生的SEI膜会造成非常大的内阻,使得电池的循环寿命下降[15 ,33 ] [图1 (b)].涂覆好的电极材料经过多次循环开裂粉化,电极材料的导电网络被破坏,且部分与集流体丧失电接触,导致电池容量下降甚至失效[34 ] [图1 (c)]. ...
Scalable synthesis of nano-silicon from beach sand for long cycle life Li-ion batteries
3
2014
... 有很多学者利用自然界中的矿物硅、植物吸收储存硅制得具有高性能的硅负极材料.如图2 (a)所示,Favors等[35 ] 利用海滩砂石经过多次处理后,通过镁热还原[36 -37 ] 制得3D Si NP(3D纳米硅材料)产物,HRTEM(高分辨率透射电镜)观测其平均粒径为8~10 nm,进一步碳包覆后[图2 (f)、(g)],在0.5C 的电流密度下,1000次循环后容量保持率为99.1%,比容量为1024 mAh/g.Liu等[38 ] 利用稻壳作为前体,如图2 (b)、(c)所示,通过镁热还原法[36 -37 ] ,制作出多孔的硅纳米负极[图2 (d)、(e)],组装电池以后,在1C (4.2 A/g)条件下可以获得1120 mAh/g的比容量,在2C (8.4 A/g)的电流密度下可以获得644 mAh/g的比容量.在未经过预锂化的条件下,第一循环的库仑效率为70%,第100~300个循环的库仑效率为99.3%,有非常理想的稳定性.由此可见,通过镁热方法还原不同的天然材料,可获得高性能的硅负极材料. ...
... [
35 ,
38 -
39 ]
(a) Flow chart of beach sand and gravel to make nanosilica; (b) Flow chart of waste glass to make silicon material; (c) Macroscopic morphology after treatment of rice husk material; (d),(e) Microscopic morphology after treatment of rice husk material; (f),(g) Carbon encapsulation after treatment of beach sand and gravel[35 ,38 -39 ] Fig.2 ![]()
2.2 从废弃材料中获取硅材料 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
... [
35 ,
38 -
39 ]
Fig.2 ![]()
2.2 从废弃材料中获取硅材料 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
Electrical energy storage for the grid: a battery of choices
3
2011
... 有很多学者利用自然界中的矿物硅、植物吸收储存硅制得具有高性能的硅负极材料.如图2 (a)所示,Favors等[35 ] 利用海滩砂石经过多次处理后,通过镁热还原[36 -37 ] 制得3D Si NP(3D纳米硅材料)产物,HRTEM(高分辨率透射电镜)观测其平均粒径为8~10 nm,进一步碳包覆后[图2 (f)、(g)],在0.5C 的电流密度下,1000次循环后容量保持率为99.1%,比容量为1024 mAh/g.Liu等[38 ] 利用稻壳作为前体,如图2 (b)、(c)所示,通过镁热还原法[36 -37 ] ,制作出多孔的硅纳米负极[图2 (d)、(e)],组装电池以后,在1C (4.2 A/g)条件下可以获得1120 mAh/g的比容量,在2C (8.4 A/g)的电流密度下可以获得644 mAh/g的比容量.在未经过预锂化的条件下,第一循环的库仑效率为70%,第100~300个循环的库仑效率为99.3%,有非常理想的稳定性.由此可见,通过镁热方法还原不同的天然材料,可获得高性能的硅负极材料. ...
... [36 -37 ],制作出多孔的硅纳米负极[图2 (d)、(e)],组装电池以后,在1C (4.2 A/g)条件下可以获得1120 mAh/g的比容量,在2C (8.4 A/g)的电流密度下可以获得644 mAh/g的比容量.在未经过预锂化的条件下,第一循环的库仑效率为70%,第100~300个循环的库仑效率为99.3%,有非常理想的稳定性.由此可见,通过镁热方法还原不同的天然材料,可获得高性能的硅负极材料. ...
... 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
Highly reversible and large lithium storage in mesoporous Si/C nanocomposite anodes with silicon nanoparticles embedded in a carbon framework
3
2014
... 有很多学者利用自然界中的矿物硅、植物吸收储存硅制得具有高性能的硅负极材料.如图2 (a)所示,Favors等[35 ] 利用海滩砂石经过多次处理后,通过镁热还原[36 -37 ] 制得3D Si NP(3D纳米硅材料)产物,HRTEM(高分辨率透射电镜)观测其平均粒径为8~10 nm,进一步碳包覆后[图2 (f)、(g)],在0.5C 的电流密度下,1000次循环后容量保持率为99.1%,比容量为1024 mAh/g.Liu等[38 ] 利用稻壳作为前体,如图2 (b)、(c)所示,通过镁热还原法[36 -37 ] ,制作出多孔的硅纳米负极[图2 (d)、(e)],组装电池以后,在1C (4.2 A/g)条件下可以获得1120 mAh/g的比容量,在2C (8.4 A/g)的电流密度下可以获得644 mAh/g的比容量.在未经过预锂化的条件下,第一循环的库仑效率为70%,第100~300个循环的库仑效率为99.3%,有非常理想的稳定性.由此可见,通过镁热方法还原不同的天然材料,可获得高性能的硅负极材料. ...
... -37 ],制作出多孔的硅纳米负极[图2 (d)、(e)],组装电池以后,在1C (4.2 A/g)条件下可以获得1120 mAh/g的比容量,在2C (8.4 A/g)的电流密度下可以获得644 mAh/g的比容量.在未经过预锂化的条件下,第一循环的库仑效率为70%,第100~300个循环的库仑效率为99.3%,有非常理想的稳定性.由此可见,通过镁热方法还原不同的天然材料,可获得高性能的硅负极材料. ...
... 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
Rice husks as a sustainable source of nanostructured silicon for high performance Li-ion battery anodes
3
2013
... 有很多学者利用自然界中的矿物硅、植物吸收储存硅制得具有高性能的硅负极材料.如图2 (a)所示,Favors等[35 ] 利用海滩砂石经过多次处理后,通过镁热还原[36 -37 ] 制得3D Si NP(3D纳米硅材料)产物,HRTEM(高分辨率透射电镜)观测其平均粒径为8~10 nm,进一步碳包覆后[图2 (f)、(g)],在0.5C 的电流密度下,1000次循环后容量保持率为99.1%,比容量为1024 mAh/g.Liu等[38 ] 利用稻壳作为前体,如图2 (b)、(c)所示,通过镁热还原法[36 -37 ] ,制作出多孔的硅纳米负极[图2 (d)、(e)],组装电池以后,在1C (4.2 A/g)条件下可以获得1120 mAh/g的比容量,在2C (8.4 A/g)的电流密度下可以获得644 mAh/g的比容量.在未经过预锂化的条件下,第一循环的库仑效率为70%,第100~300个循环的库仑效率为99.3%,有非常理想的稳定性.由此可见,通过镁热方法还原不同的天然材料,可获得高性能的硅负极材料. ...
... ,
38 -
39 ]
(a) Flow chart of beach sand and gravel to make nanosilica; (b) Flow chart of waste glass to make silicon material; (c) Macroscopic morphology after treatment of rice husk material; (d),(e) Microscopic morphology after treatment of rice husk material; (f),(g) Carbon encapsulation after treatment of beach sand and gravel[35 ,38 -39 ] Fig.2 ![]()
2.2 从废弃材料中获取硅材料 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
... ,
38 -
39 ]
Fig.2 ![]()
2.2 从废弃材料中获取硅材料 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
Silicon derived from glass bottles as anode materials for lithium ion full cell batteries
3
2017
... 有很多学者利用自然界中的矿物硅、植物吸收储存硅制得具有高性能的硅负极材料.如
图2 (a)所示,Favors等
[35 ] 利用海滩砂石经过多次处理后,通过镁热还原
[36 -37 ] 制得3D Si NP(3D纳米硅材料)产物,HRTEM(高分辨率透射电镜)观测其平均粒径为8~10 nm,进一步碳包覆后[
图2 (f)、(g)],在0.5
C 的电流密度下,1000次循环后容量保持率为99.1%,比容量为1024 mAh/g.Liu等
[38 ] 利用稻壳作为前体,如
图2 (b)、(c)所示,通过镁热还原法
[36 -37 ] ,制作出多孔的硅纳米负极[
图2 (d)、(e)],组装电池以后,在1
C (4.2 A/g)条件下可以获得1120 mAh/g的比容量,在2
C (8.4 A/g)的电流密度下可以获得644 mAh/g的比容量.在未经过预锂化的条件下,第一循环的库仑效率为70%,第100~300个循环的库仑效率为99.3%,有非常理想的稳定性.由此可见,通过镁热方法还原不同的天然材料,可获得高性能的硅负极材料.
图2 (a)海滩沙石制纳米硅流程图;(b)废旧玻璃制硅材料流程图;(c)稻壳材料处理后的宏观形貌;(d)、(e)稻壳材料处理后的微观形貌;(f)、(g)海滩沙石处理后碳包覆[35 ,38 -39 ] (a) Flow chart of beach sand and gravel to make nanosilica; (b) Flow chart of waste glass to make silicon material; (c) Macroscopic morphology after treatment of rice husk material; (d),(e) Microscopic morphology after treatment of rice husk material; (f),(g) Carbon encapsulation after treatment of beach sand and gravel[35 ,38 -39 ] Fig.2 ![]()
2.2 从废弃材料中获取硅材料 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
... -
39 ]
Fig.2 ![]()
2.2 从废弃材料中获取硅材料 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
... 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
Energy storage materials from nature through nanotechnology: a sustainable route from reed plants to a silicon anode for lithium-ion batteries
1
2015
... 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
Preparation of nanocrystalline silicon from SiCl4 at 200℃ in molten salt for high-performance anodes for lithium ion batteries
1
2015
... 不仅依靠自然材料可以制得效果较好的硅负极材料,废弃的人造产品在经过处理后也可获得循环效果稳定的硅负极材料[40 -41 ] .Li等[39 ] 利用废旧碎玻璃,如图2 (d)所示,经过镁热还原法[36 -37 ] 直接获得Si互连网络,表面封装碳材料以后,组装成电池,在0.5C 电流密度下,400次循环后,容量仍为1420 mAh/g.表面封装碳膜在限制硅材料膨胀方面存在一定局限性,这亦是电池在初期循环过程中容量显著下降的关键原因.然而,玻璃处理后仍存在的结构赋予了其卓越的抗膨胀能力,从而实现了高达74%的容量保持率. ...
地壳全元素探测: 构建“化学地球”
1
2010
... 地壳中硅元素的含量约为26.4%,是除氧以外含量最高的元素[42 -43 ] ,普遍存在于矿石材料,以及部分植物.由于硅材料的易膨胀现象,通过镁热还原等方式处理各类氧化硅材料制备多孔硅,能够利用其独特的结构并弥补其缺点,孔隙中的自由空间可以部分容纳大体积膨胀,并且通过镁热反应有效地保留部分材料中的互联机制,从而提高了锂离子的传输效率[44 ] .并且为制取硅材料和构造负极空间结构提供了不同思路.而天然材料、废弃产品需要经过复杂的处理,这不仅导致成本上升,而且处理后的材料纯度较低,也有可能导致电池材料的性能不佳,这仍是这一思路需要面临的问题. ...
China geochemical probe: making “geochemical earth”
1
2010
... 地壳中硅元素的含量约为26.4%,是除氧以外含量最高的元素[42 -43 ] ,普遍存在于矿石材料,以及部分植物.由于硅材料的易膨胀现象,通过镁热还原等方式处理各类氧化硅材料制备多孔硅,能够利用其独特的结构并弥补其缺点,孔隙中的自由空间可以部分容纳大体积膨胀,并且通过镁热反应有效地保留部分材料中的互联机制,从而提高了锂离子的传输效率[44 ] .并且为制取硅材料和构造负极空间结构提供了不同思路.而天然材料、废弃产品需要经过复杂的处理,这不仅导致成本上升,而且处理后的材料纯度较低,也有可能导致电池材料的性能不佳,这仍是这一思路需要面临的问题. ...
New zealand crustal structure
1
1955
... 地壳中硅元素的含量约为26.4%,是除氧以外含量最高的元素[42 -43 ] ,普遍存在于矿石材料,以及部分植物.由于硅材料的易膨胀现象,通过镁热还原等方式处理各类氧化硅材料制备多孔硅,能够利用其独特的结构并弥补其缺点,孔隙中的自由空间可以部分容纳大体积膨胀,并且通过镁热反应有效地保留部分材料中的互联机制,从而提高了锂离子的传输效率[44 ] .并且为制取硅材料和构造负极空间结构提供了不同思路.而天然材料、废弃产品需要经过复杂的处理,这不仅导致成本上升,而且处理后的材料纯度较低,也有可能导致电池材料的性能不佳,这仍是这一思路需要面临的问题. ...
Rational design of three-dimensional macroporous silicon as high performance Li-ion battery anodes with long cycle life
1
2016
... 地壳中硅元素的含量约为26.4%,是除氧以外含量最高的元素[42 -43 ] ,普遍存在于矿石材料,以及部分植物.由于硅材料的易膨胀现象,通过镁热还原等方式处理各类氧化硅材料制备多孔硅,能够利用其独特的结构并弥补其缺点,孔隙中的自由空间可以部分容纳大体积膨胀,并且通过镁热反应有效地保留部分材料中的互联机制,从而提高了锂离子的传输效率[44 ] .并且为制取硅材料和构造负极空间结构提供了不同思路.而天然材料、废弃产品需要经过复杂的处理,这不仅导致成本上升,而且处理后的材料纯度较低,也有可能导致电池材料的性能不佳,这仍是这一思路需要面临的问题. ...
Characteristics and electrochemical performances of silicon/carbon nanofiber/graphene composite films as anode materials for binder-free lithium-ion batteries
1
2021
... 通过特殊的结构设计可以有效缓解硅材料体积膨胀导致的效率降低问题[45 -46 ] .在硅材料表面包覆涂层,或者设计笼状或孔状等包覆结构,可以避免或减少材料破碎粉化等问题,从而有效提升硅负极的稳定性.Li等[47 ] 在碳包覆的微米级SiO x 颗粒表面构筑柔性聚丙烯酸锂保护层,通过均匀嵌入导电碳纳米管(CNTs),同步提高了SiO x /C颗粒在充放电过程中的界面稳定性和导电性,经过150次循环后仍然具有较高的颗粒完整性[图3 (a)、(c)、(d)]. ...
A solid-state lithium-ion battery with micron-sized silicon anode operating free from external pressure
7
2024
... 通过特殊的结构设计可以有效缓解硅材料体积膨胀导致的效率降低问题[45 -46 ] .在硅材料表面包覆涂层,或者设计笼状或孔状等包覆结构,可以避免或减少材料破碎粉化等问题,从而有效提升硅负极的稳定性.Li等[47 ] 在碳包覆的微米级SiO x 颗粒表面构筑柔性聚丙烯酸锂保护层,通过均匀嵌入导电碳纳米管(CNTs),同步提高了SiO x /C颗粒在充放电过程中的界面稳定性和导电性,经过150次循环后仍然具有较高的颗粒完整性[图3 (a)、(c)、(d)]. ...
... [
46 -
48 ,
52 -
55 ]
(a) Elastic coating diagram; (b) Schematic diagram of the “sandwich” structure; (c),(d) SEM images of elastic coating with different accuracy; (e),(f) SEM images of sandwich structure; (g),(h) “Breathing map” method was used to build a “house” for silicon; (i) DWSiNTs surface was uniformly covered with SEI film after 2000 cycles; (j)DWSiNTs SEM images; (k),(l) Schematic diagram of the in -situ TEM device and TEM images; (m) Schematic diagram of DWSiNTs synthesis[46 -48 ,52 -55 ] Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... [
46 -
48 ,
52 -
55 ]
Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... 各类硅负极结构设计与纯硅负极性能对比[46 -48 ,52 -55 ] ...
... Structural design of various types of silicon negative electrode and performance comparison of pure silicon negative electrode[46 -48 ,52 -55 ] ...
... 缺陷构筑类改性机制的差异[46 -48 ,52 -55 ] ...
... The difference of modification mechanism of defect construction type[46 -48 ,52 -55 ] ...
An integral interface with dynamically stable evolution on micron-sized SiO x particle anode
1
2020
... 通过特殊的结构设计可以有效缓解硅材料体积膨胀导致的效率降低问题[45 -46 ] .在硅材料表面包覆涂层,或者设计笼状或孔状等包覆结构,可以避免或减少材料破碎粉化等问题,从而有效提升硅负极的稳定性.Li等[47 ] 在碳包覆的微米级SiO x 颗粒表面构筑柔性聚丙烯酸锂保护层,通过均匀嵌入导电碳纳米管(CNTs),同步提高了SiO x /C颗粒在充放电过程中的界面稳定性和导电性,经过150次循环后仍然具有较高的颗粒完整性[图3 (a)、(c)、(d)]. ...
Carbon-coated Si nanoparticles anchored between reduced graphene oxides as an extremely reversible anode material for high energy-density Li-ion battery
7
2016
... 通过特殊的结构设计可以有效缓解硅材料体积膨胀导致的效率降低问题
[45 -46 ] .在硅材料表面包覆涂层,或者设计笼状或孔状等包覆结构,可以避免或减少材料破碎粉化等问题,从而有效提升硅负极的稳定性.Li等
[47 ] 在碳包覆的微米级SiO
x 颗粒表面构筑柔性聚丙烯酸锂保护层,通过均匀嵌入导电碳纳米管(CNTs),同步提高了SiO
x /C颗粒在充放电过程中的界面稳定性和导电性,经过150次循环后仍然具有较高的颗粒完整性[
图3 (a)、(c)、(d)].
图3 (a)弹性包覆示意图;(b)“三明治”结构示意图;(c)、(d)不同精度下弹性包覆SEM图;(e)、(f)三明治结构SEM图;(g)、(h)“呼吸图”法为硅搭建“房子”;(i)循环2000次后DWSiNTs表面均匀覆盖SEI膜;(j)DWSiNTs SEM图;(k)、(l)原位TEM装置示意图以及拍摄TEM图像;(m)DWSiNTs合成示意图[46 -48 ,52 -55 ] (a) Elastic coating diagram; (b) Schematic diagram of the “sandwich” structure; (c),(d) SEM images of elastic coating with different accuracy; (e),(f) SEM images of sandwich structure; (g),(h) “Breathing map” method was used to build a “house” for silicon; (i) DWSiNTs surface was uniformly covered with SEI film after 2000 cycles; (j)DWSiNTs SEM images; (k),(l) Schematic diagram of the in -situ TEM device and TEM images; (m) Schematic diagram of DWSiNTs synthesis[46 -48 ,52 -55 ] Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... -
48 ,
52 -
55 ]
Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... 各类硅负极结构设计与纯硅负极性能对比[46 -48 ,52 -55 ] ...
... Structural design of various types of silicon negative electrode and performance comparison of pure silicon negative electrode[46 -48 ,52 -55 ] ...
... 缺陷构筑类改性机制的差异[46 -48 ,52 -55 ] ...
... The difference of modification mechanism of defect construction type[46 -48 ,52 -55 ] ...
Self-assembly of Si/honeycomb reduced graphene oxide composite film as a binder-free and flexible anode for Li-ion batteries
1
2014
... 为硅“搭建房子”是核壳结构很常见的一种类型,Tang等[49 ] 依靠先前提出的“呼吸图”法[50 -53 ] ,通过自组装方式,设计了一类硅/氧化石墨烯的蜂窝状复合膜,如图3 (g)、(h)所示.该结构可以降低Li+ 在传导中的电阻,提高充放电速率,在50次充放电循环后,仍具有1183 mAh/g的比容量,为硅负极的结构设计提供了新思路.Liu等[54 ] 利用四乙氧基硅烷在纳米硅的表面形成SiO2 ,后续在Si@SiO2 表面负载碳膜,使用HF刻蚀SiO2 ,将SiO2 作为牺牲层,为Si的膨胀预留空间,使其经过1000次超长循环仍能获得97%的容量保持率.如图3 (k)、(l),通过原位TEM观测电极材料的膨胀情况,发现碳层内部的硅材料逐步膨胀,但仍然被限制在碳层内部. ...
Assembly of graphene sheets into hierarchical structures for high-performance energy storage
1
2011
... 为硅“搭建房子”是核壳结构很常见的一种类型,Tang等[49 ] 依靠先前提出的“呼吸图”法[50 -53 ] ,通过自组装方式,设计了一类硅/氧化石墨烯的蜂窝状复合膜,如图3 (g)、(h)所示.该结构可以降低Li+ 在传导中的电阻,提高充放电速率,在50次充放电循环后,仍具有1183 mAh/g的比容量,为硅负极的结构设计提供了新思路.Liu等[54 ] 利用四乙氧基硅烷在纳米硅的表面形成SiO2 ,后续在Si@SiO2 表面负载碳膜,使用HF刻蚀SiO2 ,将SiO2 作为牺牲层,为Si的膨胀预留空间,使其经过1000次超长循环仍能获得97%的容量保持率.如图3 (k)、(l),通过原位TEM观测电极材料的膨胀情况,发现碳层内部的硅材料逐步膨胀,但仍然被限制在碳层内部. ...
Flexible pillared graphene-paper electrodes for high-performance electrochemical supercapacitors
0
2012
Honeycomb porous films prepared from porphyrin-cored star polymers: submicrometer pores induced by transition of monolayer into multilayer structures
6
2013
... 通过特殊的结构设计可以有效缓解硅材料体积膨胀导致的效率降低问题
[45 -46 ] .在硅材料表面包覆涂层,或者设计笼状或孔状等包覆结构,可以避免或减少材料破碎粉化等问题,从而有效提升硅负极的稳定性.Li等
[47 ] 在碳包覆的微米级SiO
x 颗粒表面构筑柔性聚丙烯酸锂保护层,通过均匀嵌入导电碳纳米管(CNTs),同步提高了SiO
x /C颗粒在充放电过程中的界面稳定性和导电性,经过150次循环后仍然具有较高的颗粒完整性[
图3 (a)、(c)、(d)].

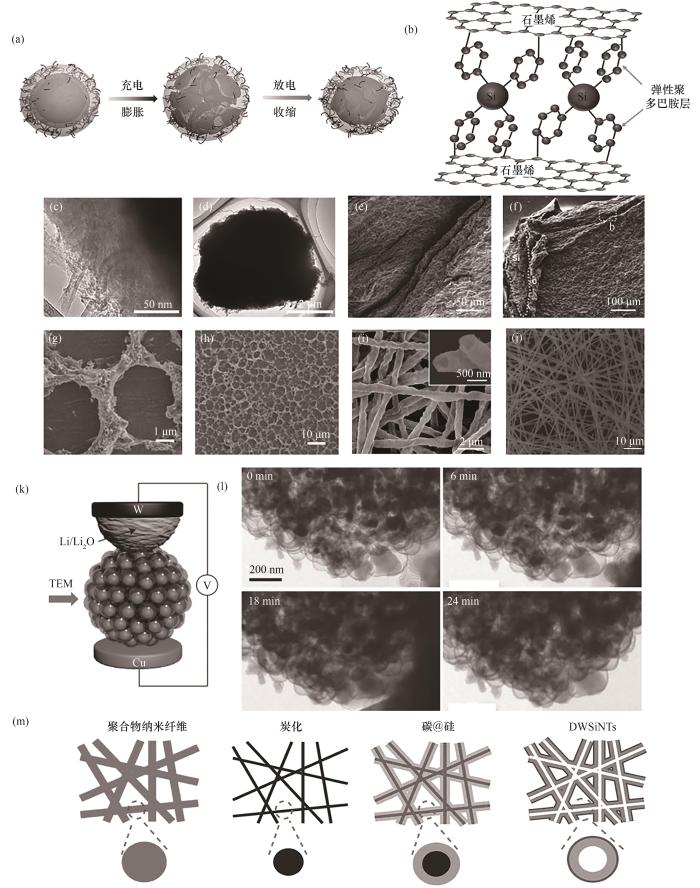

图3 (a)弹性包覆示意图;(b)“三明治”结构示意图;(c)、(d)不同精度下弹性包覆SEM图;(e)、(f)三明治结构SEM图;(g)、(h)“呼吸图”法为硅搭建“房子”;(i)循环2000次后DWSiNTs表面均匀覆盖SEI膜;(j)DWSiNTs SEM图;(k)、(l)原位TEM装置示意图以及拍摄TEM图像;(m)DWSiNTs合成示意图[46 -48 ,52 -55 ] (a) Elastic coating diagram; (b) Schematic diagram of the “sandwich” structure; (c),(d) SEM images of elastic coating with different accuracy; (e),(f) SEM images of sandwich structure; (g),(h) “Breathing map” method was used to build a “house” for silicon; (i) DWSiNTs surface was uniformly covered with SEI film after 2000 cycles; (j)DWSiNTs SEM images; (k),(l) Schematic diagram of the in -situ TEM device and TEM images; (m) Schematic diagram of DWSiNTs synthesis[46 -48 ,52 -55 ] Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... ,
52 -
55 ]
Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... 各类硅负极结构设计与纯硅负极性能对比[46 -48 ,52 -55 ] ...
... Structural design of various types of silicon negative electrode and performance comparison of pure silicon negative electrode[46 -48 ,52 -55 ] ...
... 缺陷构筑类改性机制的差异[46 -48 ,52 -55 ] ...
... The difference of modification mechanism of defect construction type[46 -48 ,52 -55 ] ...
Three-dimensionally ordered array of air bubbles in a polymer film
1
2001
... 为硅“搭建房子”是核壳结构很常见的一种类型,Tang等[49 ] 依靠先前提出的“呼吸图”法[50 -53 ] ,通过自组装方式,设计了一类硅/氧化石墨烯的蜂窝状复合膜,如图3 (g)、(h)所示.该结构可以降低Li+ 在传导中的电阻,提高充放电速率,在50次充放电循环后,仍具有1183 mAh/g的比容量,为硅负极的结构设计提供了新思路.Liu等[54 ] 利用四乙氧基硅烷在纳米硅的表面形成SiO2 ,后续在Si@SiO2 表面负载碳膜,使用HF刻蚀SiO2 ,将SiO2 作为牺牲层,为Si的膨胀预留空间,使其经过1000次超长循环仍能获得97%的容量保持率.如图3 (k)、(l),通过原位TEM观测电极材料的膨胀情况,发现碳层内部的硅材料逐步膨胀,但仍然被限制在碳层内部. ...
A pomegranate-inspired nanoscale design for large-volume-change lithium battery anodes
1
2014
... 为硅“搭建房子”是核壳结构很常见的一种类型,Tang等[49 ] 依靠先前提出的“呼吸图”法[50 -53 ] ,通过自组装方式,设计了一类硅/氧化石墨烯的蜂窝状复合膜,如图3 (g)、(h)所示.该结构可以降低Li+ 在传导中的电阻,提高充放电速率,在50次充放电循环后,仍具有1183 mAh/g的比容量,为硅负极的结构设计提供了新思路.Liu等[54 ] 利用四乙氧基硅烷在纳米硅的表面形成SiO2 ,后续在Si@SiO2 表面负载碳膜,使用HF刻蚀SiO2 ,将SiO2 作为牺牲层,为Si的膨胀预留空间,使其经过1000次超长循环仍能获得97%的容量保持率.如图3 (k)、(l),通过原位TEM观测电极材料的膨胀情况,发现碳层内部的硅材料逐步膨胀,但仍然被限制在碳层内部. ...
Subnano-sized silicon anode via crystal growth inhibition mechanism and its application in a prototype battery pack
7
2021
... 通过特殊的结构设计可以有效缓解硅材料体积膨胀导致的效率降低问题
[45 -46 ] .在硅材料表面包覆涂层,或者设计笼状或孔状等包覆结构,可以避免或减少材料破碎粉化等问题,从而有效提升硅负极的稳定性.Li等
[47 ] 在碳包覆的微米级SiO
x 颗粒表面构筑柔性聚丙烯酸锂保护层,通过均匀嵌入导电碳纳米管(CNTs),同步提高了SiO
x /C颗粒在充放电过程中的界面稳定性和导电性,经过150次循环后仍然具有较高的颗粒完整性[
图3 (a)、(c)、(d)].
图3 (a)弹性包覆示意图;(b)“三明治”结构示意图;(c)、(d)不同精度下弹性包覆SEM图;(e)、(f)三明治结构SEM图;(g)、(h)“呼吸图”法为硅搭建“房子”;(i)循环2000次后DWSiNTs表面均匀覆盖SEI膜;(j)DWSiNTs SEM图;(k)、(l)原位TEM装置示意图以及拍摄TEM图像;(m)DWSiNTs合成示意图[46 -48 ,52 -55 ] (a) Elastic coating diagram; (b) Schematic diagram of the “sandwich” structure; (c),(d) SEM images of elastic coating with different accuracy; (e),(f) SEM images of sandwich structure; (g),(h) “Breathing map” method was used to build a “house” for silicon; (i) DWSiNTs surface was uniformly covered with SEI film after 2000 cycles; (j)DWSiNTs SEM images; (k),(l) Schematic diagram of the in -situ TEM device and TEM images; (m) Schematic diagram of DWSiNTs synthesis[46 -48 ,52 -55 ] Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... -
55 ]
Fig.3 ![]()
Agyeman等[48 ] 以过滤的方式依次过滤氧化石墨烯、盐酸多巴胺包裹的纳米硅颗粒以及氧化石墨烯,制得自组装“三明治”结构含硅负极材料[图3 (b)].通过在硅材料上下包裹石墨烯材料,并形成大量的缺陷空隙[图3 (e)、(f)],以缓解膨胀和高应力,400次循环后容量保持率为93%(其中,2~400次的容量保持率达到99.4%),其体积变化仅有10%; 在1.5℃低温下,循环1000次达到600 mAh/g的高比容量. ...
... 通过刚性结构束缚易膨胀的硅材料以避免破碎粉化问题,可有效维持硅负极循环效率[55 -56 ] .如图3 (j)、(m)所示,Wu等[56 ] 通过设计结构,在硅纳米管表面形成刚性束缚的SiO2 层(DWiNTs).充电过程中,锂离子的嵌入会使得硅材料软化,而刚性的SiO2 层限制了硅材料的膨胀方向,使得硅材料只能向内扩展,脱锂时再恢复.因此,硅材料的膨胀与收缩只发生在刚性SiO2 膜层内部,且膜层内部硅材料难以接触电解液,接触电解液的部分仅在静态的外表面,如图3 (i)所示,有利于在DWSiNTs表面形成均匀且稳定的SEI膜.由活性硅纳米管和离子渗透的氧化硅外壳组成的负极在半电池中可以循环6000次以上,容量保持在初始容量的85%以上;而且其容量是传统石墨负极的8倍,充电速率更快,可达20C . ...
... 各类硅负极结构设计与纯硅负极性能对比[46 -48 ,52 -55 ] ...
... Structural design of various types of silicon negative electrode and performance comparison of pure silicon negative electrode[46 -48 ,52 -55 ] ...
... 缺陷构筑类改性机制的差异[46 -48 ,52 -55 ] ...
... The difference of modification mechanism of defect construction type[46 -48 ,52 -55 ] ...
Stable cycling of double-walled silicon nanotube battery anodes through solid-electrolyte interphase control
2
2012
... 通过刚性结构束缚易膨胀的硅材料以避免破碎粉化问题,可有效维持硅负极循环效率[55 -56 ] .如图3 (j)、(m)所示,Wu等[56 ] 通过设计结构,在硅纳米管表面形成刚性束缚的SiO2 层(DWiNTs).充电过程中,锂离子的嵌入会使得硅材料软化,而刚性的SiO2 层限制了硅材料的膨胀方向,使得硅材料只能向内扩展,脱锂时再恢复.因此,硅材料的膨胀与收缩只发生在刚性SiO2 膜层内部,且膜层内部硅材料难以接触电解液,接触电解液的部分仅在静态的外表面,如图3 (i)所示,有利于在DWSiNTs表面形成均匀且稳定的SEI膜.由活性硅纳米管和离子渗透的氧化硅外壳组成的负极在半电池中可以循环6000次以上,容量保持在初始容量的85%以上;而且其容量是传统石墨负极的8倍,充电速率更快,可达20C . ...
... [56 ]通过设计结构,在硅纳米管表面形成刚性束缚的SiO2 层(DWiNTs).充电过程中,锂离子的嵌入会使得硅材料软化,而刚性的SiO2 层限制了硅材料的膨胀方向,使得硅材料只能向内扩展,脱锂时再恢复.因此,硅材料的膨胀与收缩只发生在刚性SiO2 膜层内部,且膜层内部硅材料难以接触电解液,接触电解液的部分仅在静态的外表面,如图3 (i)所示,有利于在DWSiNTs表面形成均匀且稳定的SEI膜.由活性硅纳米管和离子渗透的氧化硅外壳组成的负极在半电池中可以循环6000次以上,容量保持在初始容量的85%以上;而且其容量是传统石墨负极的8倍,充电速率更快,可达20C . ...
Highly conductive ultrafine N-doped silicon powders prepared by high-frequency thermal plasma and their application as anodes for lithium-ion batteries
1
2024
... 氮、硫等非金属元素掺杂通过引入额外的自由电子,显著增加材料的载流子浓度,从而提升硅基负极的电子导电性.例如,高频热等离子体工艺一步法实现氮掺杂后,硅材料的电子导通能力增强,有利于快速电子传输,降低电极极化,进而提升倍率性能[57 ] . ...
Nitrogen-doped carbon matrix to optimize cycling stability of lithium ion battery anode from SiO x materials
2
2024
... 氮掺杂石墨与硅复合时,其三维结构和高导电性进一步优化了整体的导电网络.Bie等[58 ] 通过引入三聚氰胺作为碳源、氮源对硅材料进行碳氮掺杂.扫描电镜(SEM)证实了氮掺杂过程在碳基体中形成多孔结构.氮掺杂多孔硅碳材料中,C—N键的存在促进了硅与电解液的界面反应,降低了锂离子嵌入/脱出的能垒[59 ] ,使得SiO x /C—N具有更好的循环稳定性、更高的倍率性能和更高的Li+ 扩散能力.循环100次后容量保持在432.8 mAh/g.通过SEM表征发现更高含量的N掺杂,电极循环后稳定性更高,且不易破碎[图4 (a)]. ...
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
Electrophilic activation of S-Si reagents by silylium ions for their regio-and diastereoselective addition across C—C multiple bonds
4
2024
... 氮掺杂石墨与硅复合时,其三维结构和高导电性进一步优化了整体的导电网络.Bie等[58 ] 通过引入三聚氰胺作为碳源、氮源对硅材料进行碳氮掺杂.扫描电镜(SEM)证实了氮掺杂过程在碳基体中形成多孔结构.氮掺杂多孔硅碳材料中,C—N键的存在促进了硅与电解液的界面反应,降低了锂离子嵌入/脱出的能垒[59 ] ,使得SiO x /C—N具有更好的循环稳定性、更高的倍率性能和更高的Li+ 扩散能力.循环100次后容量保持在432.8 mAh/g.通过SEM表征发现更高含量的N掺杂,电极循环后稳定性更高,且不易破碎[图4 (a)]. ...
... [
59 -
66 ]
(a) SEM images of the electrodes after cycling with different ratios of N doping; (b) Comparison of Ni elemental doping with SiO2 anode cycling; (c) QMS TEM images as well as enlarged lattice fringing TEM images; (d) Comparison of the expansion rate of the QMS versus Si electrodes after 300 cycles; (e) Comparison of the various types of comparative anodes with long cycling; (f) Homogeneous doping with B elements[59 -66 ] Fig.4 ![]()
氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
... [
59 -
66 ]
Fig.4 ![]()
氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
一种氮掺杂多孔硅碳负极材料及其制备方法和应用
1
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
A nitrogen doped porous silicon carbon negative electrode material and its preparation method and application
1
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
应对硅负极材料体积变化的策略
1
2020
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
Strategies for volume change of silicon anode materials
1
2020
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
氮掺杂石墨烯/硅三维锂离子负极复合材料及其制备方法
1
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
Nitrogen doped graphene/silicon three-dimensional lithium-ion negative electrode composite material and its preparation method
1
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
硅中硫族杂质中性多原子集团的电子结构
1
1988
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
Electronic structures of chalcogen impurities as neutral multi-atom clusters in Si
1
1988
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
Increasing the efficiency of ideal solar cells by photon induced transitions at intermediate levels
1
1997
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
Infinitesimal sulfur fusion yields quasi-metallic bulk silicon for stable and fast energy storage
1
2019
... 氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
Nano/microstructured silicon-graphite composite anode for high-energy-density Li-ion battery
3
2019
... 氮掺杂石墨与硅复合时,其三维结构和高导电性进一步优化了整体的导电网络.Bie等
[58 ] 通过引入三聚氰胺作为碳源、氮源对硅材料进行碳氮掺杂.扫描电镜(SEM)证实了氮掺杂过程在碳基体中形成多孔结构.氮掺杂多孔硅碳材料中,C—N键的存在促进了硅与电解液的界面反应,降低了锂离子嵌入/脱出的能垒
[59 ] ,使得SiO
x /C—N具有更好的循环稳定性、更高的倍率性能和更高的Li
+ 扩散能力.循环100次后容量保持在432.8 mAh/g.通过SEM表征发现更高含量的N掺杂,电极循环后稳定性更高,且不易破碎[
图4 (a)].

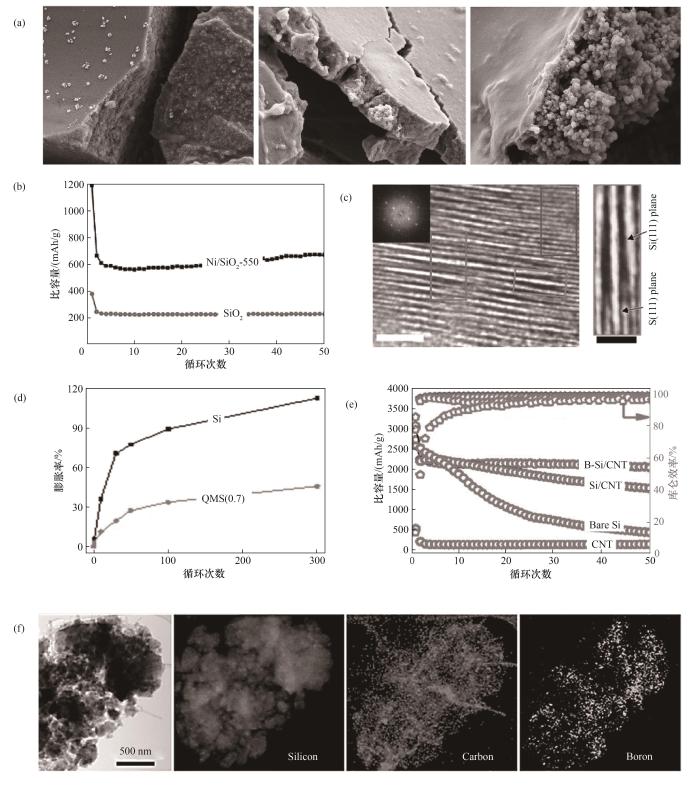

图4 (a)不同比例N掺杂循环后电极SEM图;(b)Ni元素掺杂与硅氧负极循环比较;(c)QMS的TEM图像以及放大后晶格条纹TEM图像;(d)QMS与Si电极300次循环后膨胀率对比;(e)不同材料负极长循环对比;(f)B元素均匀掺杂[59 -66 ] (a) SEM images of the electrodes after cycling with different ratios of N doping; (b) Comparison of Ni elemental doping with SiO2 anode cycling; (c) QMS TEM images as well as enlarged lattice fringing TEM images; (d) Comparison of the expansion rate of the QMS versus Si electrodes after 300 cycles; (e) Comparison of the various types of comparative anodes with long cycling; (f) Homogeneous doping with B elements[59 -66 ] Fig.4 ![]()
氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
... -
66 ]
Fig.4 ![]()
氮掺杂除提升材料本身的导电性外,还可以通过形成强度较高的键合来抑制硅材料的体积膨胀效应.相关专利表明,氮、硫掺杂多孔碳基体中的C—N键可诱导硅颗粒均匀沉积,同时多孔结构为体积膨胀提供物理空间[58 ] ,硫原子则可能与硅结合生成硫化物界面层(如Si—S键),这类结构具有较高的机械柔韧性,可部分吸收锂离子嵌入/脱出时的应力,减少硅颗粒的破裂[59 -60 ] .石墨烯是硅负极研究中的常用材料,与非金属元素共掺杂石墨烯的三维框架通过化学键结合硅颗粒,也可以有效抑制硅的体积变化,减少颗粒破碎和电极粉化[61 ] .硫掺杂通过引入硫原子(替代硅原子或形成间隙原子)改变硅的能带结构,硫作为施主杂质时(例如硫原子占据硅晶格中的替代位),可为材料提供额外的自由电子,增强n型导电性[62 ] ,硅(Si)在硫族元素(如S、Se和Te)的浓度超出其平衡固溶度极限时,会发生从绝缘体到金属的转变(IMT)[63 -64 ] .Ryu等[65 ] 通过一种对准金属硅(QMS)负极的低温硫熔融方法,将少量硫取代到硅晶体中[图4 (c)],并在柔性和坚固的硫链缓冲下形成内部通道,取代的硫元素显著地提升了电子电导率,如图4 (d)所示,在循环300次后,QMS的体积膨胀率远低于Si电极. ...
... 除当前主流氮元素以及部分硫元素掺杂外,其他非金属元素掺杂也可以获得优异的电化学性能.如图4 (f)所示,Li等[66 ] 通过构建具有均匀硼掺杂和碳纳米管楔形的改性纳米/微米结构硅(B-Si/CNT),可以提供更好的循环稳定性(在2000 mA/g下循环200次后保持率为88.2%)和更高可逆容量(2426 mAh/g).如图4 (e)所示,在50次充放电循环后,硼掺杂的硅碳纳米管负极B-Si/CNT具有更高的稳定性. ...
硅负极材料及其制备方法和应用
3
... 金属元素对硅基负极的优化路径主要体现在三维协同调控层面:在材料本征特性方面,通过晶格掺杂调控硅的半导体能带结构(禁带宽度可压缩至0.3 eV以下[67 ] ),显著提升体相导电性(电子迁移率增幅达2~3个数量级[67 ] );在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
... [67 ]);在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
... [67 ]),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
Silicon negative electrode material and its preparation method and application
3
... 金属元素对硅基负极的优化路径主要体现在三维协同调控层面:在材料本征特性方面,通过晶格掺杂调控硅的半导体能带结构(禁带宽度可压缩至0.3 eV以下[67 ] ),显著提升体相导电性(电子迁移率增幅达2~3个数量级[67 ] );在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
... [67 ]);在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
... [67 ]),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
一种硅负极材料、负极片、电池
1
... 金属元素对硅基负极的优化路径主要体现在三维协同调控层面:在材料本征特性方面,通过晶格掺杂调控硅的半导体能带结构(禁带宽度可压缩至0.3 eV以下[67 ] ),显著提升体相导电性(电子迁移率增幅达2~3个数量级[67 ] );在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
1
... 金属元素对硅基负极的优化路径主要体现在三维协同调控层面:在材料本征特性方面,通过晶格掺杂调控硅的半导体能带结构(禁带宽度可压缩至0.3 eV以下[67 ] ),显著提升体相导电性(电子迁移率增幅达2~3个数量级[67 ] );在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
界面优化对锂离子电池硅负极性能影响的研究
1
2021
... 金属元素对硅基负极的优化路径主要体现在三维协同调控层面:在材料本征特性方面,通过晶格掺杂调控硅的半导体能带结构(禁带宽度可压缩至0.3 eV以下[67 ] ),显著提升体相导电性(电子迁移率增幅达2~3个数量级[67 ] );在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
Study on the influence of interface optimization on the performance of silicon anode for lithium ion batteries
1
2021
... 金属元素对硅基负极的优化路径主要体现在三维协同调控层面:在材料本征特性方面,通过晶格掺杂调控硅的半导体能带结构(禁带宽度可压缩至0.3 eV以下[67 ] ),显著提升体相导电性(电子迁移率增幅达2~3个数量级[67 ] );在结构稳定性维度,金属原子与硅形成梯度固溶体或异质界面,通过位错滑移机制耗散嵌锂应力(残余内应力可降至0.145%以下[67 ] ),并构建多级孔隙网络以缓解体积膨胀效应;在界面工程层面,金属诱导形成富含无机成分的致密SEI膜(锂离子扩散系数提升至10⁻¹⁴ cm²/s量级[68 ] ),同时通过电荷再分布优化界面电荷传输动力学;在系统适配性方面,金属掺杂协同导电聚合物包覆技术(如核壳结构外壳)实现电子/离子双连续传输通道,并增强其与新型电解液的相容性[69 ] .这种多尺度协同优化机制突破了硅基材料导电性、体积效应和界面稳定性的三重技术瓶颈. ...
The crucial role of impurity of photovoltaic silicon waste in dictating the performance of lithium-ion battery anodes
1
2024
... 金属掺杂通过引入高迁移率载流子(如Al、Mg的价电子),显著提升硅基材料的本征导电性.当掺杂浓度达到1×10¹⁹ cm⁻³时,电阻率可降低2~3个数量级,有效缓解硅基负极的极化现象.但需注意金属磁性杂质(如Fe、Ni)可能引发自放电效应,需通过表面钝化来消除其影响[70 ] .同时,硅酸镁等金属氧化物掺杂可构建刚性骨架[71 ] ,其弹性模量(约150 GPa)可分散硅颗粒的体积应力,使循环膨胀率降低至120%以下.金属配位氢化物(如MgH₂)在碳包覆过程中形成梯度缓冲层,协同抑制结构粉化.Song等[72 ] 通过镁掺杂使锂离子扩散系数提升至2.1×10⁻¹⁴ cm²/s,较未掺杂体系提高约3倍.Zhao等[73 ] 使用液态金属(如Ga-In合金)通过动态非共价键重组,在维持电极完整性的同时实现锂离子通量均匀分布. ...
金属有机骨架基复合材料的制备及其催化应用研究
1
2019
... 金属掺杂通过引入高迁移率载流子(如Al、Mg的价电子),显著提升硅基材料的本征导电性.当掺杂浓度达到1×10¹⁹ cm⁻³时,电阻率可降低2~3个数量级,有效缓解硅基负极的极化现象.但需注意金属磁性杂质(如Fe、Ni)可能引发自放电效应,需通过表面钝化来消除其影响[70 ] .同时,硅酸镁等金属氧化物掺杂可构建刚性骨架[71 ] ,其弹性模量(约150 GPa)可分散硅颗粒的体积应力,使循环膨胀率降低至120%以下.金属配位氢化物(如MgH₂)在碳包覆过程中形成梯度缓冲层,协同抑制结构粉化.Song等[72 ] 通过镁掺杂使锂离子扩散系数提升至2.1×10⁻¹⁴ cm²/s,较未掺杂体系提高约3倍.Zhao等[73 ] 使用液态金属(如Ga-In合金)通过动态非共价键重组,在维持电极完整性的同时实现锂离子通量均匀分布. ...
Study on preparation and catalytic application of metal-organic matrix composites
1
2019
... 金属掺杂通过引入高迁移率载流子(如Al、Mg的价电子),显著提升硅基材料的本征导电性.当掺杂浓度达到1×10¹⁹ cm⁻³时,电阻率可降低2~3个数量级,有效缓解硅基负极的极化现象.但需注意金属磁性杂质(如Fe、Ni)可能引发自放电效应,需通过表面钝化来消除其影响[70 ] .同时,硅酸镁等金属氧化物掺杂可构建刚性骨架[71 ] ,其弹性模量(约150 GPa)可分散硅颗粒的体积应力,使循环膨胀率降低至120%以下.金属配位氢化物(如MgH₂)在碳包覆过程中形成梯度缓冲层,协同抑制结构粉化.Song等[72 ] 通过镁掺杂使锂离子扩散系数提升至2.1×10⁻¹⁴ cm²/s,较未掺杂体系提高约3倍.Zhao等[73 ] 使用液态金属(如Ga-In合金)通过动态非共价键重组,在维持电极完整性的同时实现锂离子通量均匀分布. ...
MgSiO3 doped, carbon-coated SiO x anode with enhanced initial coulombic efficiency for lithium-ion battery
1
2025
... 金属掺杂通过引入高迁移率载流子(如Al、Mg的价电子),显著提升硅基材料的本征导电性.当掺杂浓度达到1×10¹⁹ cm⁻³时,电阻率可降低2~3个数量级,有效缓解硅基负极的极化现象.但需注意金属磁性杂质(如Fe、Ni)可能引发自放电效应,需通过表面钝化来消除其影响[70 ] .同时,硅酸镁等金属氧化物掺杂可构建刚性骨架[71 ] ,其弹性模量(约150 GPa)可分散硅颗粒的体积应力,使循环膨胀率降低至120%以下.金属配位氢化物(如MgH₂)在碳包覆过程中形成梯度缓冲层,协同抑制结构粉化.Song等[72 ] 通过镁掺杂使锂离子扩散系数提升至2.1×10⁻¹⁴ cm²/s,较未掺杂体系提高约3倍.Zhao等[73 ] 使用液态金属(如Ga-In合金)通过动态非共价键重组,在维持电极完整性的同时实现锂离子通量均匀分布. ...
Noncovalent crosslinked liquid metal-incorporated polymer binder based on multiple dynamic bonds for silicon microparticle anode
2
2023
... 金属掺杂通过引入高迁移率载流子(如Al、Mg的价电子),显著提升硅基材料的本征导电性.当掺杂浓度达到1×10¹⁹ cm⁻³时,电阻率可降低2~3个数量级,有效缓解硅基负极的极化现象.但需注意金属磁性杂质(如Fe、Ni)可能引发自放电效应,需通过表面钝化来消除其影响[70 ] .同时,硅酸镁等金属氧化物掺杂可构建刚性骨架[71 ] ,其弹性模量(约150 GPa)可分散硅颗粒的体积应力,使循环膨胀率降低至120%以下.金属配位氢化物(如MgH₂)在碳包覆过程中形成梯度缓冲层,协同抑制结构粉化.Song等[72 ] 通过镁掺杂使锂离子扩散系数提升至2.1×10⁻¹⁴ cm²/s,较未掺杂体系提高约3倍.Zhao等[73 ] 使用液态金属(如Ga-In合金)通过动态非共价键重组,在维持电极完整性的同时实现锂离子通量均匀分布. ...
... 金属掺杂还可以通过影响SEI膜成分使材料具有更优异的电化学性能.Zhao等[73 ] 利用钛、锆等过渡金属掺杂促进形成富LiF的SEI膜,其离子电导率(10⁻⁸ S/cm)比传统SEI膜提升1个数量级,同时界面阻抗降低40%以上.但重金属杂质(如Cr)会催化电解液分解,需控制掺杂量<0.05%. ...
元素掺杂的硅碳复合负极材料及其制备方法
2
... Ni原子(原子半径0.124 nm)与Si原子(0.117 nm)的晶格适配度较高,掺杂后形成置换固溶体结构.这种晶格畸变[晶格常数变化约0.02 Å[74 ] (1 Å=0.1 nm)]可诱导位错滑移机制,使体积膨胀产生的内应力降低至初始值的12%以下.同时,Ni-Si金属间化合物的形成(如NiSi₂相)构建了三维应力缓冲网络,使循环过程中残余应力可稳定在0.15 GPa以内.Tang等[26 ] 设计了一种Ni纳米颗粒功能化的SiO2 片.掺杂前,在100 mAh/g电流密度下50次循环后可逆容量仅为240 mAh/g,而经过Ni元素掺杂以后,相同电流密度以及相同的循环次数后可逆容量可达670 mAh/g,如图4 (b)所示,Ni元素掺杂明显提升了硅材料负极的比容量,且能有效维持循环稳定性.陈懋松等[74 ] 在介观尺度研究中,以Ni纳米团簇(2~5 nm)作为异质成核位点,引导硅颗粒形成多级孔隙结构(孔径分布2~50 nm),比表面积优化至8~15 m²/g.在宏观层面,Ni掺杂协同碳包覆技术形成梯度模量界面(外层碳层模量约50 GPa,中间Ni-Si过渡层约80 GPa),实现应力梯级耗散,使循环膨胀率稳定在120%以下. ...
... [74 ]在介观尺度研究中,以Ni纳米团簇(2~5 nm)作为异质成核位点,引导硅颗粒形成多级孔隙结构(孔径分布2~50 nm),比表面积优化至8~15 m²/g.在宏观层面,Ni掺杂协同碳包覆技术形成梯度模量界面(外层碳层模量约50 GPa,中间Ni-Si过渡层约80 GPa),实现应力梯级耗散,使循环膨胀率稳定在120%以下. ...
Element doped silicon carbon composite negative electrode material and its preparation method
2
... Ni原子(原子半径0.124 nm)与Si原子(0.117 nm)的晶格适配度较高,掺杂后形成置换固溶体结构.这种晶格畸变[晶格常数变化约0.02 Å[74 ] (1 Å=0.1 nm)]可诱导位错滑移机制,使体积膨胀产生的内应力降低至初始值的12%以下.同时,Ni-Si金属间化合物的形成(如NiSi₂相)构建了三维应力缓冲网络,使循环过程中残余应力可稳定在0.15 GPa以内.Tang等[26 ] 设计了一种Ni纳米颗粒功能化的SiO2 片.掺杂前,在100 mAh/g电流密度下50次循环后可逆容量仅为240 mAh/g,而经过Ni元素掺杂以后,相同电流密度以及相同的循环次数后可逆容量可达670 mAh/g,如图4 (b)所示,Ni元素掺杂明显提升了硅材料负极的比容量,且能有效维持循环稳定性.陈懋松等[74 ] 在介观尺度研究中,以Ni纳米团簇(2~5 nm)作为异质成核位点,引导硅颗粒形成多级孔隙结构(孔径分布2~50 nm),比表面积优化至8~15 m²/g.在宏观层面,Ni掺杂协同碳包覆技术形成梯度模量界面(外层碳层模量约50 GPa,中间Ni-Si过渡层约80 GPa),实现应力梯级耗散,使循环膨胀率稳定在120%以下. ...
... [74 ]在介观尺度研究中,以Ni纳米团簇(2~5 nm)作为异质成核位点,引导硅颗粒形成多级孔隙结构(孔径分布2~50 nm),比表面积优化至8~15 m²/g.在宏观层面,Ni掺杂协同碳包覆技术形成梯度模量界面(外层碳层模量约50 GPa,中间Ni-Si过渡层约80 GPa),实现应力梯级耗散,使循环膨胀率稳定在120%以下. ...
锂离子电池纳米硅碳负极材料研究进展
1
2020
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Research progress on nano silicon-carbon anode materials for lithium ion battery
1
2020
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Stable high-capacity and high-rate silicon-based lithium battery anodes upon two-dimensional covalent encapsulation
0
2020
High-frequency size effect study of the Fermi surface of metals
0
2018
On effect size
2
2012
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
... [78 -80 ].研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Promises and challenges of nanomaterials for lithium-based rechargeable batteries
1
2016
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
High-performance hybrid supercapacitor enabled by advantageous heterojunction boosted starfish-like ZnCo-S electrode
1
2022
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Scalable fabrication of silicon nanotubes and their application to energy storage
0
2012
Mesoporous silicon sponge as an anti-pulverization structure for high-performance lithium-ion battery anodes
0
2014
Highly reversible lithium storage in nanostructured silicon
1
2003
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Studying the kinetics of crystalline silicon nanoparticle lithiation with in situ transmission electron microscopy
0
2012
Size-dependent fracture of Si nanowire battery anodes
1
2011
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Analysis of the deterioration mechanism of Si electrode as a Li-ion battery anode using Raman microspectroscopy
1
2015
... 尺寸效应对材料有极大的性能提升[75 -78 ] ,对硅材料进行纳米化处理制作电极不仅可以提升电极比容量[22 ,79 ] ,还可以极大地提高电极材料的稳定性[78 -80 ] .研究表明,纳米硅材料的临界尺寸范围为20~870 nm,在此阈值之下可有效抑制材料的粉化及破碎开裂现象[83 -85 ] .纳米硅材料虽能通过缩短锂离子/电子传输路径提升电池效率,但其高比表面积会引发SEI膜持续生长,导致界面阻抗升高和电接触失效,需通过合理的结构设计优化性能[10 ,86 ] . ...
Approaching the downsizing limit of silicon for surface-controlled lithium storage
3
2015
... 静电自组装技术通过定向限域封装纳米硅颗粒,实现材料结构固位与电解液隔离双重机制,使SEI膜优先在限域界面生成,而非在活性硅表面生成,从而抑制膜层过度生长.Wang等[87 ] 使用溶剂热工艺制备氨基官能化的均匀超小纳米硅[90 ] ,如图5 (a)所示,通过静电自组装,使得石墨烯上面均匀负载了3 nm的Si QD(硅量子点),在没有进行电解质、黏结剂以及导电剂的优化条件下,该材料具有非常出色的倍率性能以及非常优异的循环稳定性;在20 A/g条件下比容量为566 mAh/g,且在500次循环以内时每次循环的衰减率为0.004%.Ma等[88 ] 使用硫脲作为碳包覆剂以及液相球磨的方式,从图5 (b)可以看出,制得的材料是由3.5 nm无定形碳涂层包裹的70~100 nm的球形硅,测试后,获得400次循环92.8%的容量留存率.Kwon等[89 ] 以低成本的玉米淀粉作为前体,使用微乳液(水包油体系)法,使尺寸为30~70 nm的硅球嵌入在无定形碳球中[图5 (c)],最终研发出的电池体系具有1800 mAh/g的高比容量,并且在经过500次充放电循环后,仍保持了80%的初始容量.通过碳层保护,纳米硅才能发挥其优异的性能. ...
... [
87 -
90 ]
(a) Nano-Si QD deposited self-assembled on the surface of graphene mesh; (b) 3.5 nm carbon coating encapsulating nano-Si; (c) TEM, EDS images of amorphous carbon encapsulated nano-Si[87 -90 ] Fig.5 ![]()
研究发现,微小纳米硅颗粒可以很好地缓解体积膨胀所带来的应力,但是由于纳米硅庞大的表面积使SEI膜过度生成,从而消耗了大量的电解液.纳米硅负极材料通过碳基体分散可有效抑制体积膨胀和团聚问题,同时提升导电性,但需平衡纳米化带来的高比表面积(加剧SEI膜生长)与活性物质占比.同时,碳材料以及其他导电掺杂材料可以弥补硅材料导电性不足的缺点.在未来的研究中,如何获得纳米硅并均匀分散高比例纳米硅于含硅负极材料是该研究的一个重要方向. ...
... [
87 -
90 ]
Fig.5 ![]()
研究发现,微小纳米硅颗粒可以很好地缓解体积膨胀所带来的应力,但是由于纳米硅庞大的表面积使SEI膜过度生成,从而消耗了大量的电解液.纳米硅负极材料通过碳基体分散可有效抑制体积膨胀和团聚问题,同时提升导电性,但需平衡纳米化带来的高比表面积(加剧SEI膜生长)与活性物质占比.同时,碳材料以及其他导电掺杂材料可以弥补硅材料导电性不足的缺点.在未来的研究中,如何获得纳米硅并均匀分散高比例纳米硅于含硅负极材料是该研究的一个重要方向. ...
Nano-silicon encased in a S, N co-doped carbon shells anode delivers high lithium-ion storage performance
1
2024
... 静电自组装技术通过定向限域封装纳米硅颗粒,实现材料结构固位与电解液隔离双重机制,使SEI膜优先在限域界面生成,而非在活性硅表面生成,从而抑制膜层过度生长.Wang等[87 ] 使用溶剂热工艺制备氨基官能化的均匀超小纳米硅[90 ] ,如图5 (a)所示,通过静电自组装,使得石墨烯上面均匀负载了3 nm的Si QD(硅量子点),在没有进行电解质、黏结剂以及导电剂的优化条件下,该材料具有非常出色的倍率性能以及非常优异的循环稳定性;在20 A/g条件下比容量为566 mAh/g,且在500次循环以内时每次循环的衰减率为0.004%.Ma等[88 ] 使用硫脲作为碳包覆剂以及液相球磨的方式,从图5 (b)可以看出,制得的材料是由3.5 nm无定形碳涂层包裹的70~100 nm的球形硅,测试后,获得400次循环92.8%的容量留存率.Kwon等[89 ] 以低成本的玉米淀粉作为前体,使用微乳液(水包油体系)法,使尺寸为30~70 nm的硅球嵌入在无定形碳球中[图5 (c)],最终研发出的电池体系具有1800 mAh/g的高比容量,并且在经过500次充放电循环后,仍保持了80%的初始容量.通过碳层保护,纳米硅才能发挥其优异的性能. ...
Nano/microstructured silicon-carbon hybrid composite particles fabricated with corn starch biowaste as anode materials for Li-ion batteries
2
2020
... 静电自组装技术通过定向限域封装纳米硅颗粒,实现材料结构固位与电解液隔离双重机制,使SEI膜优先在限域界面生成,而非在活性硅表面生成,从而抑制膜层过度生长.Wang等[87 ] 使用溶剂热工艺制备氨基官能化的均匀超小纳米硅[90 ] ,如图5 (a)所示,通过静电自组装,使得石墨烯上面均匀负载了3 nm的Si QD(硅量子点),在没有进行电解质、黏结剂以及导电剂的优化条件下,该材料具有非常出色的倍率性能以及非常优异的循环稳定性;在20 A/g条件下比容量为566 mAh/g,且在500次循环以内时每次循环的衰减率为0.004%.Ma等[88 ] 使用硫脲作为碳包覆剂以及液相球磨的方式,从图5 (b)可以看出,制得的材料是由3.5 nm无定形碳涂层包裹的70~100 nm的球形硅,测试后,获得400次循环92.8%的容量留存率.Kwon等[89 ] 以低成本的玉米淀粉作为前体,使用微乳液(水包油体系)法,使尺寸为30~70 nm的硅球嵌入在无定形碳球中[图5 (c)],最终研发出的电池体系具有1800 mAh/g的高比容量,并且在经过500次充放电循环后,仍保持了80%的初始容量.通过碳层保护,纳米硅才能发挥其优异的性能. ...
... FEC(氟代碳酸乙烯酯)和PFPI(五氟苯基异氰酸酯)通过优先分解生成富LiF的无机层,增强SEI膜的机械稳定性和化学惰性.实验表明[89 ] ,含10% FEC的电解液可将硅负极的循环寿命提升30%以上.Chen等[92 ] 通过研究氟代丙二酸酯的分解动力学,构建了兼具柔韧性和高离子导率的SEI膜,显著抑制界面的副反应. ...
Large-scale aqueous synthesis of fluorescent and biocompatible silicon nanoparticles and their use as highly photostable biological probes
3
2013
... 静电自组装技术通过定向限域封装纳米硅颗粒,实现材料结构固位与电解液隔离双重机制,使SEI膜优先在限域界面生成,而非在活性硅表面生成,从而抑制膜层过度生长.Wang等[87 ] 使用溶剂热工艺制备氨基官能化的均匀超小纳米硅[90 ] ,如图5 (a)所示,通过静电自组装,使得石墨烯上面均匀负载了3 nm的Si QD(硅量子点),在没有进行电解质、黏结剂以及导电剂的优化条件下,该材料具有非常出色的倍率性能以及非常优异的循环稳定性;在20 A/g条件下比容量为566 mAh/g,且在500次循环以内时每次循环的衰减率为0.004%.Ma等[88 ] 使用硫脲作为碳包覆剂以及液相球磨的方式,从图5 (b)可以看出,制得的材料是由3.5 nm无定形碳涂层包裹的70~100 nm的球形硅,测试后,获得400次循环92.8%的容量留存率.Kwon等[89 ] 以低成本的玉米淀粉作为前体,使用微乳液(水包油体系)法,使尺寸为30~70 nm的硅球嵌入在无定形碳球中[图5 (c)],最终研发出的电池体系具有1800 mAh/g的高比容量,并且在经过500次充放电循环后,仍保持了80%的初始容量.通过碳层保护,纳米硅才能发挥其优异的性能. ...
... -
90 ]
(a) Nano-Si QD deposited self-assembled on the surface of graphene mesh; (b) 3.5 nm carbon coating encapsulating nano-Si; (c) TEM, EDS images of amorphous carbon encapsulated nano-Si[87 -90 ] Fig.5 ![]()
研究发现,微小纳米硅颗粒可以很好地缓解体积膨胀所带来的应力,但是由于纳米硅庞大的表面积使SEI膜过度生成,从而消耗了大量的电解液.纳米硅负极材料通过碳基体分散可有效抑制体积膨胀和团聚问题,同时提升导电性,但需平衡纳米化带来的高比表面积(加剧SEI膜生长)与活性物质占比.同时,碳材料以及其他导电掺杂材料可以弥补硅材料导电性不足的缺点.在未来的研究中,如何获得纳米硅并均匀分散高比例纳米硅于含硅负极材料是该研究的一个重要方向. ...
... -
90 ]
Fig.5 ![]()
研究发现,微小纳米硅颗粒可以很好地缓解体积膨胀所带来的应力,但是由于纳米硅庞大的表面积使SEI膜过度生成,从而消耗了大量的电解液.纳米硅负极材料通过碳基体分散可有效抑制体积膨胀和团聚问题,同时提升导电性,但需平衡纳米化带来的高比表面积(加剧SEI膜生长)与活性物质占比.同时,碳材料以及其他导电掺杂材料可以弥补硅材料导电性不足的缺点.在未来的研究中,如何获得纳米硅并均匀分散高比例纳米硅于含硅负极材料是该研究的一个重要方向. ...
Tailoring the preformed solid electrolyte interphase in lithium metal batteries: impact of fluoroethylene carbonate
1
2023
... 在硅负极首次充放电过程中,SEI膜的形成起始于1.5 V(vs Li+ /Li),并在1.25~1.0 V电位区间快速生长,随后在0.6 V左右趋于稳定.初始SEI膜具有层状结构特征:表层为机械稳定性较差的软膜,下层为颗粒状的高强度膜.这一分层结构与电解液分解产物的选择性沉积有关,例如氟代碳酸乙烯酯(FEC)等添加剂优先分解生成LiF和无机盐类,而碳酸酯类溶剂则形成有机聚合物[91 ] . ...
Tuning reaction kinetics of fluorinated molecules to construct robust solid electrolyte interphases on SiO x anode
1
2025
... FEC(氟代碳酸乙烯酯)和PFPI(五氟苯基异氰酸酯)通过优先分解生成富LiF的无机层,增强SEI膜的机械稳定性和化学惰性.实验表明[89 ] ,含10% FEC的电解液可将硅负极的循环寿命提升30%以上.Chen等[92 ] 通过研究氟代丙二酸酯的分解动力学,构建了兼具柔韧性和高离子导率的SEI膜,显著抑制界面的副反应. ...
Transgenic engineering on silicon surfaces enables robust interface chemistry
1
2022
... Wang等[93 ] 设计了一种MoSe2 包覆的硅负极,利用MoSe2 边缘结构对FEC的强吸附特性,诱导生成富含LiF和聚碳酸酯[poly(VC)]的SEI膜,库仑效率提升至95%以上.表面工程设计则如同前文结构设计中的相关文献举例,通过表面改性与形成核壳结构,使其在电池循环中获得更加稳定的SEI膜,此处不再赘述. ...
Building better solid-state batteries with silicon-based anodes
1
2023
... 在全固态锂离子电池中,固态电解质与硅负极的界面稳定性显著优于液态体系.通过溶胶-凝胶法制备的纳米硅负极,结合硫化物固态电解质(如Li6 PS5 Cl),可抑制SEI膜的生长,并在循环中保持高容量(>1500 mAh/g)和低阻抗[94 ] .此外,固态电解质的高剪切模量(>10 GPa)可机械约束硅的体积膨胀,减少界面剥离[95 ] . ...
Anode interfacial issues in solid-state Li batteries: mechanistic understanding and mitigating strategies
1
2023
... 在全固态锂离子电池中,固态电解质与硅负极的界面稳定性显著优于液态体系.通过溶胶-凝胶法制备的纳米硅负极,结合硫化物固态电解质(如Li6 PS5 Cl),可抑制SEI膜的生长,并在循环中保持高容量(>1500 mAh/g)和低阻抗[94 ] .此外,固态电解质的高剪切模量(>10 GPa)可机械约束硅的体积膨胀,减少界面剥离[95 ] . ...
